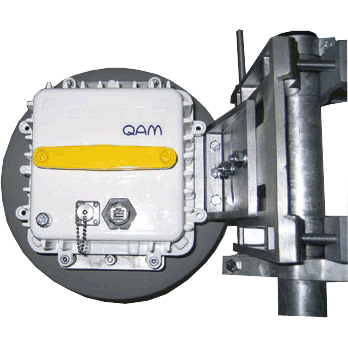

SUMMIT QAM 100/10GHz, kompletní spoj s 35cm anténami

Bezdrátový spoj pro pásmo 10GHz, přenosová kapacita 100 Mbit/s. Cena spoje je kalkulována za použití antén 35 cm.

  Za příplatek možno dodat antény o průměru 65 / 90 /120 cm.
Cena při použití ziskovějších antén:
Průměr 65 cm: 116 800,-
Průměr 90 cm: 125 190,-
Průměr 120 cm: 139 900,-


Anténní systémy je možno libovolně kombinovat pro dosažení optimálních parametrů výsledného spoje.

Pro kalkulaci a návrh spoje nás prosím kontaktujte viz. "Poptávkový formulář" zde

Dosahy spoje při výkonu 3dBm. Dosah je uváděn v km pro rezervu na únik 20 dB a BER=10/-6

• Průměr 30 cm: 2,3 km
• Průměr 60 cm: 7 km
• Průměr 90 cm: 14,3 km
• Průměr 120 cm: 22,7 km

Charakteristika

• Šestnáctistavová QAM modulace , která efektivně využívá radiové spektrum
• zařízení je možno přepnout z modulace 16 QAM na 4 QAM
• podporuje přenosové rychlosti 25, 50, 100 Mbit/s v plně duplexním provozu
má kvalitně implementovaný Ethernet interface, spoj 25, 50, 100 Mbit/s má čistý využitý výkon 24,5 Mbit/s, 49 Mbit/s, 98 Mbit/s
• při změně přenosové rychlosti (25, 50, 100 Mbit/s) efektivně využívá šíře frekvenčního pásma (14, 14/28, 28 MHz)
• má managementovatelný Ethernet Bridge (podporuje VLAN a QaS) umožňuje sledovat a nastavovat provoz na Ethernet portu (32 statických čítačů MIB)
• má zabudovaný modul E1 (G703) s celou škálou implementovaných diagnostik (loopback, ber tester, level metr apod.)
• modul E1 sníží přenos Ethernetové kapacity o 2,3 Mbit
• na Ethernet interface je zvýšený vyrovnávací buffer na 4 Mbit
• obsahuje vyšší diagnostiku Ethernetu
• upgrade na vyšší přenosovou rychlost softwarově pouze zadáním znakového řetězce
• zařízení podporuje IEEE 802.1q VLAN, umožňuje stavbu virtuální sítě
• zařízení podporuje IEEE 802.1p VLAN, Ethernet podporuje dvě vysílací fronty, prioritní a neprioritní. Zvlášť vhodné pro systémy používající moderní technologii VoIP
• zařízení podporuje IEEE 802. 3x flow kontrol tzv. řízení toku, umožňuje 100%-ní využití Ethernetové přenosové kapacity
• zabudovaný spektrální analyzátor pro snadnější zjištění volného kanálu
• zařízení umožňuje využívat všechny kmitočty a kanály obsažené ve veřejném oprávnění ČTU
• jedním druhem filtru lze zvolit kanály 0, 1, 2, 3 a 7, 8, 9, 10 pouze softwarově
• přesné určení síly přijímaného signálu v rozsahu od -30dBm do -80 dBm
• extrémně nízké časové zpoždění umožňující spojovat zařízení do řetězců, spoj 25, 50, 100 Mbit/s
• má časové zpoždění 12, 6, 3 µs
• napájení po Ethernet kabelu (podporuje IEEE 802.3af) nebo 48 V přes injektor
• zařízení podporuje „giant packet“, o velikosti1916 bytů, které využívají některé routry např. Cisco
• umožňuje management (nastavení a sledování) pomocí IP protokolu, má implementovaný SNMP protokol
• zabudovaný BER metr pro sledování spolehlivosti trasy
• zařízení je integrováno k anténě, pouze ODU (nemá vnitřní jednotku)
• konstrukční koncepce umožňuje snadnou rozšiřitelnost systému na další frekvenční pásma
• kvalitní konstrukce antén v hodné i pro velmi zarušené prostředí - vedlejšími laloky jsou intenzivně potlačeny
• odolná konstrukce (odlitek), pro náročné klimatické podmínky
• univerzální servisní sady (pouze ODU, není třeba speciálně laděné filtry na subpásma, softwarově laditelné kanály, změna přenosové rychlosti softwarově)

Vlastnosti:

• Modulace: 16 QAM
• Vysílací výkon: 3 dBm
• Nastavitelný výkon vysílače: stupně 0,3,5,7 dB
• Stabilita vysílacího výkonu: +/- 2 dB
• Kanály laditelné softwarově: 0,1,2,3,7,8,9,10,/li>
• Frekvenční stabilita: +/- 5 ppm

Uživatelské rozhraní:

• Managementovatelný Ethernet Bridge 10/100 Mbit/s s možností kaskádování
• Dálkový dohled pomocí IP protokolu a SNMP protokolu
• Napájení po Ethernet kabelu nebo 48V přes injektor, příkon do 15 W
